Leistungsmessung an einer Windturbine im Windkanal

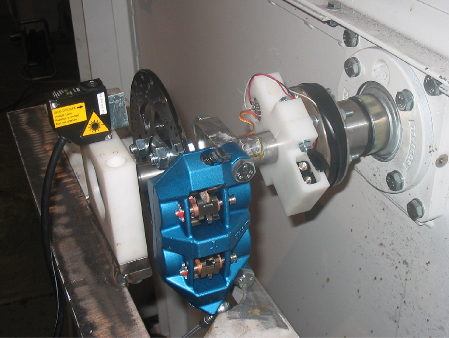

Zur Ermittlung der Leistungskennlinie einer Windturbine wurde eine Drehmomentenmesswelle mit angeflanschter Scheibenbremse auf die zu erwartenden Drehmomente ausgelegt. Die Messwelle wurde mit Dehnungsmessstreifen bestückt und kalibriert. Die Ermittlung der Leistungskennlinie erfolgte in einem Windkanal. Zur drahtlosen Übertragung der Messsignale der Drehmomentenmessstelle kam ein Batterie gespeistes Telemetriemodul zum Einsatz. Nach Einstellung verschiedener konstanter Windgeschwindigkeiten wurde der Rotor beginnend mit dem maximalen Stillstandsmoment sukzessiv mit kleiner werdenden Bremsmomenten bis zum Leerlauf belastet. Die sich hierbei einstellenden Drehzahlen des Rotors wurden mit Hilfe eines Lasersystems ermittelt. Aus den Drehmomenten und Drehzahlen wurden die Leistungskennlinen in Abhängigkeit von der im Windkanal erzeugten Windgeschwindigkeit berechnet.
